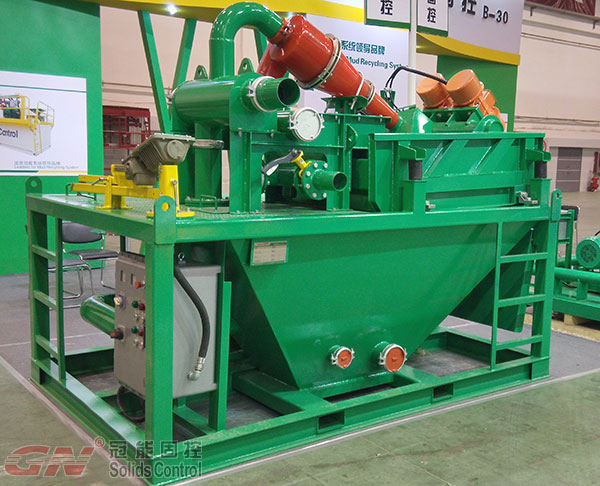

非开挖打桩泥浆净化系统

冠能是中国管道局(CPP)最大的泥浆回收系统供应商，在过去7年里，冠能向管道局提供了超过50套泥浆回收系统。冠能固控同样是威猛(Vermeer)的供应商，冠能的泥浆回收系统与威猛的HDD钻机配合使用，能够降低成本与对环境的污染。

冠能的D 系列产品回收系统功能主要用于泥浆的净化回收，不具备储存泥浆和混配泥浆的功能，需要额外配置 储浆罐和混浆设备。

D 系列产品分为以下3 个标准型号：

• GNMS-200D 处理量为200GPM，50m3/h
• GNMS-500D 处理量为500GPM，120m3/h
• GNMS-1000D 处理量为1000GPM，240m3/h
• 其余更大处理量的产品需要定制。


D 系列泥浆回收系统的主要应用领域：

• 非开挖定向穿越
• 小型盾构工程
• 打桩工程
• 采矿取芯钻或水井钻探等

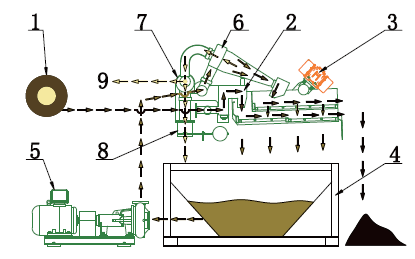

泥浆回收系统工作原理

由渣浆泵从工作机械（或沉淀池）（1）抽吸来的泥浆通过振动筛的录井罐（2）进入泥浆回收系统 的振动筛（3）的底层粗筛进行处理，污浆中粗颗粒被筛分出来，然后进入储浆槽（4），由砂泵（5）从 槽内抽吸，将具有一定动能的泥浆沿管线从除砂器（6）进浆口切向射入，由旋流器把粒径细微的泥砂从 其下端的滴流嘴排出落入振动筛(3) 的上层细筛上。经细筛脱水筛选后，较干燥的细渣料分离出来，透过 细筛的泥浆再次返回储浆槽（4）内。而旋流器（6）处理后的干净泥浆从旋流器溢流管进入中储箱（7）， 然后沿出浆管输送出去或回归到储浆槽（4）。

在泥浆循环过程中，由中储箱与储浆槽之间的一个液位浮标（8）保持储浆槽内的液面高度恒定。一 旦储浆槽内输出的泥浆量大于供给的，那么液位浮标将随液面的下降而下落，此时中储箱的泥浆就通过 开启的补浆管转送到储浆槽内，液面因此上升而恢复原状；如果供浆量大于输出的，储浆槽将溢流以防 止漫浆。当要求更高质量的泥浆时，可通过减少总进浆量，重复旋流器中的泥浆分选过程以达到目的。

非开挖穿越工程现场典型布置

• 泥浆坑
• 液下渣浆泵
• 泥浆回收系统
• 储浆罐
• 出浆管线
• 射流混浆装置

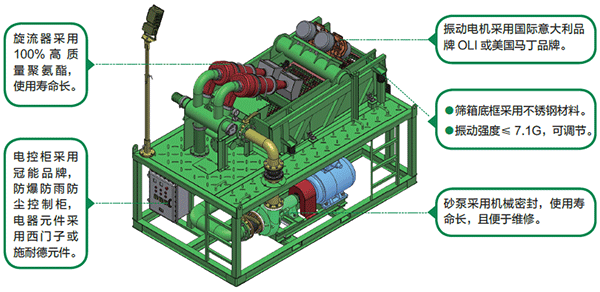

冠能泥浆回收系统产品优势
